Egy gép, több funkció

Moduláris célgép

Az iV Modular koncepciója a hagyományos gépépítésre nyújt alternatívát. Az alap és kiegészítő modulok számos különböző funkcióra használhatóak a csatlakoztatott készüléktől függően.

Termékválaszték Rendelés & Kapcsolat

Az iV Modular koncepció

A moduláris gépépítés az iparban felmerülő célgépépítési és automatizációs feladatokra nyújt alternatívát. Lényege, hogy a gép nagyrészt előre megtervezett, rendelhető blokkokból épül fel, amik egymáshoz csatlakoztathatók, ezzel biztosítva rugalmasságot és könnyű bővíthetőséget. Az egyes elemek külön-külön cserélhetőek anélkül, hogy a teljes rendszert kellene cserélni. Ez jelentős idő- és költségmegtakarítást eredményez új funkció fejlesztése vagy karbantartás során.

A moduláris gép minden esetben tartalmaz PLC alapú vezérlést és igény esetén pneumatikus vezérlést és HMI-t, ehhez lehet különböző funkciókat ellátó készülékeket tervezni, amik cserélhetőek. Köszönhetően a moduláris felépítésnek a célgépépítés egyszerűbb, olcsóbb és gyorsabb, mint valaha, rááadásul új készülékekkel újra és újra felhasználható, így a gép fő egységeit csak egyszer kell megvásárolni.

A moduláris rendszer kialakítás továbbá lehetővé teszi a vállalatok számára, hogy gyorsan alkalmazkodjanak a változó piaci igényekhez, és optimalizálják a gyártási folyamatokat a megfelelő skálázhatóság mellett.

Fókuszban a hatékonyság

A moduláris technológia fejlesztése során a legfontosabb szempont az volt, hogy egy olyan rendszert hozzunk létre, ami rugalmasságával és árával is lehetővé teszi, hogy minél szélesebb körben legyen használható, iparágtól és vállalkozás mérettől függetlenül.

Mivel az alap- és kiegészítőmodulokhoz a funkciót végző készülékek gyorscsatlakozóval kapcsolódnak, a funkciót végző készülékek akár műszakonként cserélhetőek, így több automatizálási funkcióra elég csak egy iV Modulart vásárolni, ezzel is segítve a költséghatékony automatizálást.

Megtérülés számítás

Az iV Modular előnyei

Gyors fejlesztési idő
Új funkciók fejlesztésekor elég csak a funkciót végző készüléket lefejleszteni, a vezérlés, a keret és a kiegészítések adottak.
Költséghatékony
Új funkció fejlesztésekor a gép fő részét nem kell újra lefejleszteni és megvárásolni, azok újra és újra felhasználhatóak.
Magas rendelkezésre állás
A magas élettartamnak és standard kivitelnek köszönhetően a magas rendelkezésre állás folyamatosan biztosítható.
Újrahasznosítható modulok
Minden kiegészítő és alapmodul újrahasználható az újabb funkciók integrálása során.
Bővíthetőség
Az alapmodulhoz csatlakoztatható kiegészítő modulokkal magasabb technológiai szintű feladatok is elvégezhetők.
Gyors átállási idők
Készülékcsere akár pár perc alatt elvégezhető, így akár több funkció is kezelhető egy műszakon belül.

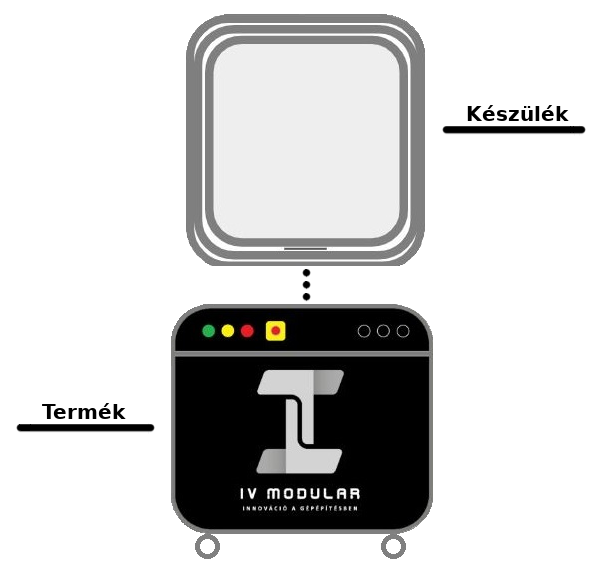

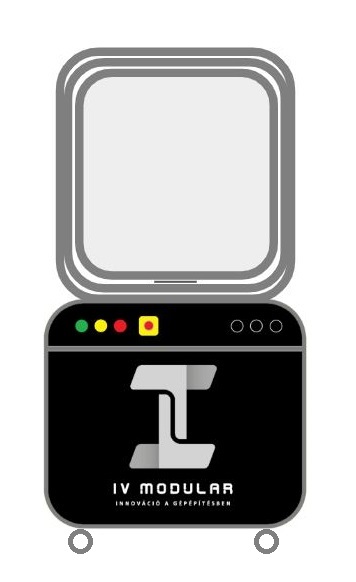

Felépítés

1.
Alapmodul

Újrafelhasználható modul, tartalmazza az összes funkcionalitáshoz szükséges eszközt.

2.
Kiegészítők

Cserélhető kiegészítők az adott alkalmazáshoz és funkcióhoz illesztetten.

3.
Készülék

Funkcionális készülék, ami az alapmodulhoz csatlakoztatható és cserélhető.

4.
Szoftver

Webes interfész - vizuális megjelenítő felület, automatikus email értesítések, szoftveres integráció.

Alapmodul

Az alapmodulok adják a iV Modular rendszer alapját. Tisztán elektromos gépek esetén, akár kiegészítő modulok nélkül is használható.

iV Box

Méretek [Sz x Mé x Ma]

500x500x500

IO számok [Be/Ki/Analóg]

12 / 6 / 0

Ethernet portok

4

Egyedileg bővíthető

Adatgyűjtő opció

Ipari PC opció

Egy- és háromfázisú kivitelben is rendelhető

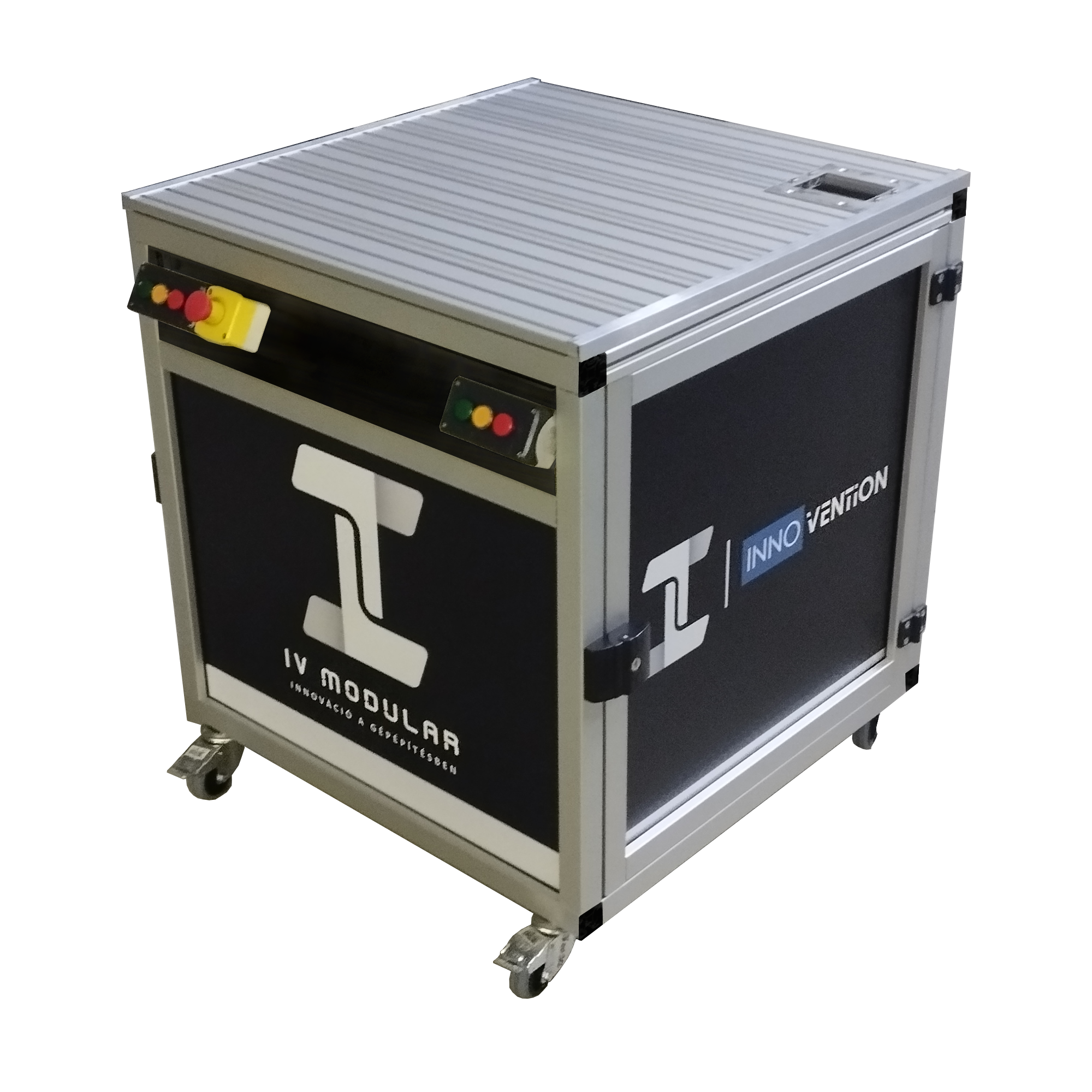

iV Modular

Méretek [Sz x Mé x Ma]

800x800x900

IO számok [Be/Ki/Analóg]

19 / 14 / 2

Ethernet portok

4

LED-ek/nyomógombok

3 / 3

Safety előkészítés

Pneuatika csatlakoztathatóság

HMI csatlakoztathatóság

Egy- és háromfázisú kivitelben is rendelhető

iV Modular Xl

Méretek [Sz x Mé x Ma]

1200x1200x900

IO számok [Be/Ki/Analóg]

27 / 22 / 4

Ethernet portok

4

LED-ek/nyomógombok

3 / 3

Safety előkészítés

Pneuatika csatlakoztathatóság

HMI csatlakoztathatóság

Egy- és háromfázisú kivitelben is rendelhető

Kérje ingyenes bemutatónkat!

Gyors funkciócsere

A modulokban levő gyorscsatlakozók segítségével a készülékek cseréje akár műszakok között elvégezhető, beleértve az elektromos és pneumatikus csatlakozások átkötését is.

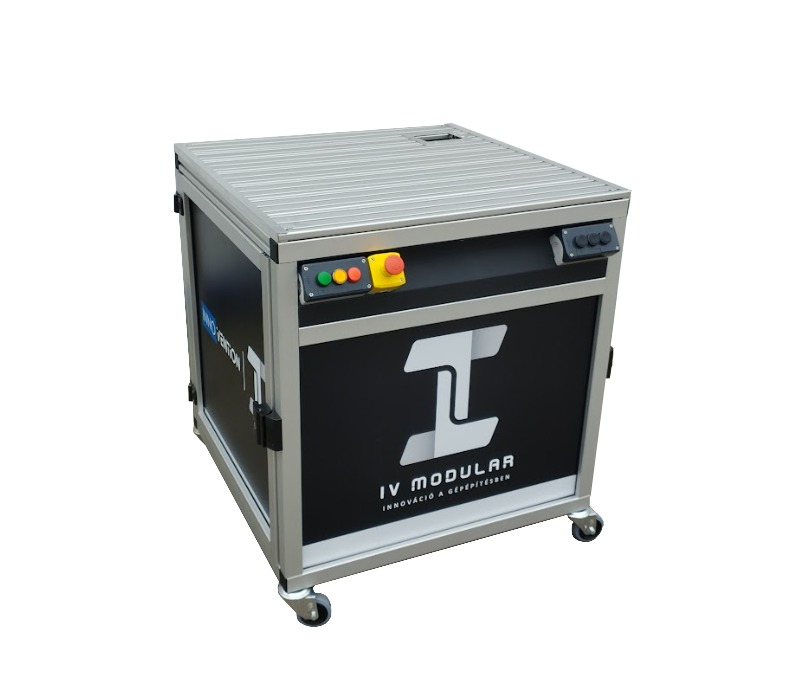

Beépített kezelőfelület

A gépen található 3 beépített nyomógomb és 3 beépített LED minden esetben az adott funkcióhoz programozható.

Biztonsági kör

Az iV Modular egy előre kialakított biztonsági körrel rendelkezik a hozzá kapcsolódó vészleállító gombbal együtt, így biztosítva a biztonságkritkus funkciók használatát.


Fenntartható megoldás

A modulok cserélhetősége és újbóli felhasználása csökkenti az automatizálás során felhasznált anyag mennyiségét, ezáltal javítva a vállalkozások ökológiai lábnyomát.


Egyedi külső

Az alapmodul előlapjának és oldalelemeinek megjelenése szabadon változtatható, hogy minél jobban illeszkedjen a megrendelő arculatához.


Moduláris felépítés

Az alapmodul bármikor bővíthető kiegészítőkkel, amik igény esetén a készülékekhez hasonlóan könnyen cserélhetőek.

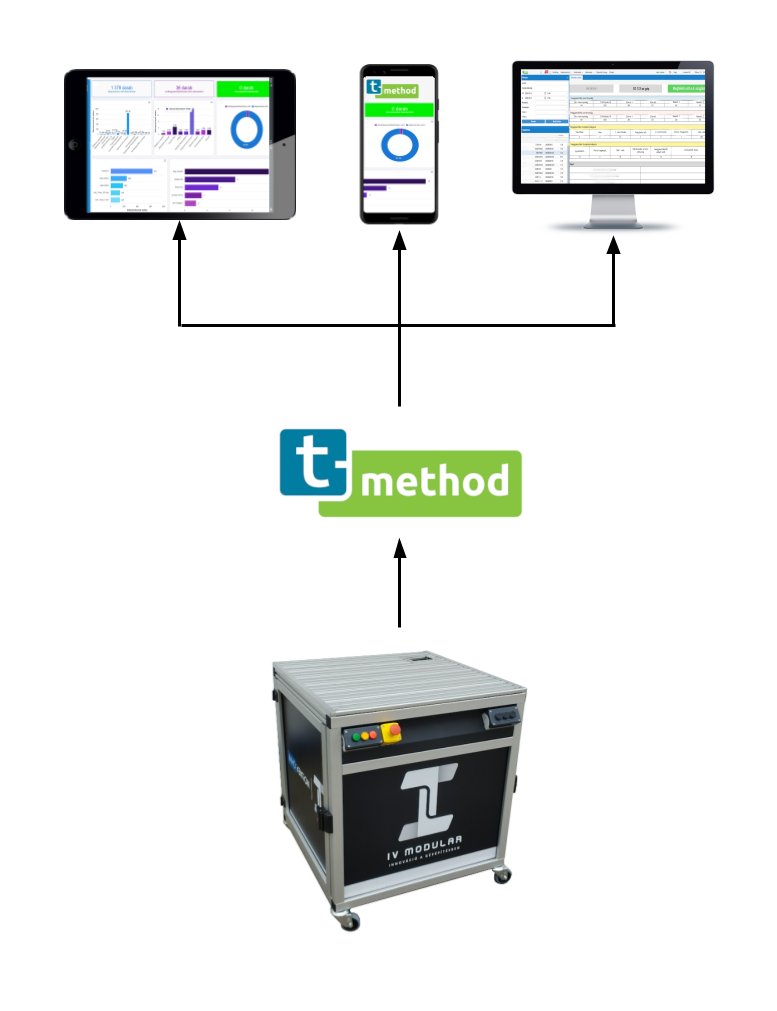

Szoftveres kapcsolat

A t-method segítségével bármikor, bárhonnan könnyedén hozzá lehet férni az iV Modular adataihoz.

Adatmegtekintés és automatikus jelentés generálás

Egyesítse a PLC vagy más irányítási rendszerből érkező adatait a t-method szoftverben.Plug n' Play megoldásunknak köszönhetően a t-method által nyújtott szolgáltatások minden iV Modularhoz elérhető.

Előnyök

  • Gyors és folyamatos adatkapcsolat
  • Beépített adatkereső
  • Automatikus értesítések
  • Saját BI dashboard tervező felület
  • Felhasználóbarát felépítés
  • Adatbiztonság
  • Szabványkövetelmények szerinti dokumentálás
Tudjon meg többet!

Kiegészítő modulok

A kiegészítő modulokat az alapmodulokhoz lehet csatlakoztatni a magasabb technikai tulajdonságok elérése érdekében. A dobozos termékeken túl lehetőség van egyedi kiegészítő modulok vásárlására is.

iV Screen S

Képernyő mérete

3.5 in

Kivitel

Csatlakozó karral

Ethernet alapú

320x240

iV Screen M

Képernyő mérete

5.6 in

Kivitel

Csatlakozó karral

Ethernet alapú

320x234

iV Pneu Base

Pneumatikus és elektromos csatlakozók | IO alapú vezérlés

iV Pneu Base
S-4-450

Szelepek száma / Átáramlás

4 db / 450 l/perc

iV Pneu Base
S-4-650

Szelepek száma / Átáramlás

4 db / 650 l/perc

iV Pneu Base
S-8-650

Szelepek száma / Átáramlás

8 db / 650 l/perc

iV Pneu Block

iV Pneu Block IV-M-P-IO-4-450

Szelepek száma

4

Kivitel

Pneumatikus és elektromos csatlakozók

IO alapú,szelepszigetes vezérlés

Átáramlás: 450 l/perc

iV Pneu Block IV-M-P-IO-8-450

Szelepek száma

8

Kivitel

Pneumatikus és elektromos csatlakozók

IO alapú,szelepszigetes vezérlés

Átáramlás: 450 l/perc

iV Pneu Block IV-M-P-IO-4-650

Szelepek száma

4

Kivitel

Pneumatikus és elektromos csatlakozók

IO alapú,szelepszigetes vezérlés

Átáramlás: 650 l/perc

iV Pneu Block IV-M-P-IO-8-650

Szelepek száma

8

Kivitel

Pneumatikus és elektromos csatlakozók

IO alapú,szelepszigetes vezérlés

Átáramlás: 650 l/perc

iV Pneu Ethernet

iV Pneu Ethernet IV-M-P-M-4-450

Szelepek száma

4

Kivitel

Pneumatikus és ethernet csatlakozók

Ethernet alapú vezérlés

Átáramlás: 450 l/perc

iV Pneu Ethernet IV-M-P-M-8-450

Szelepek száma

8

Kivitel

Pneumatikus és ethernet csatlakozók

Ethernet alapú vezérlés

Átáramlás: 450 l/perc

iV Pneu Ethernet IV-M-P-M-4-650

Szelepek száma

4

Kivitel

Pneumatikus és ethernet csatlakozók

Ethernet alapú vezérlés

Átáramlás: 650 l/perc

iV Pneu Ethernet IV-M-P-M-8-650

Szelepek száma

8

Kivitel

Pneumatikus és ethernet csatlakozók

Ethernet alapú vezérlés

Átáramlás: 650 l/perc

Hamarosan...

Kódoló modul

Kivitel

8 beállítható készülék

Felcsavarozható

Közvetlenül a terminálba köthető

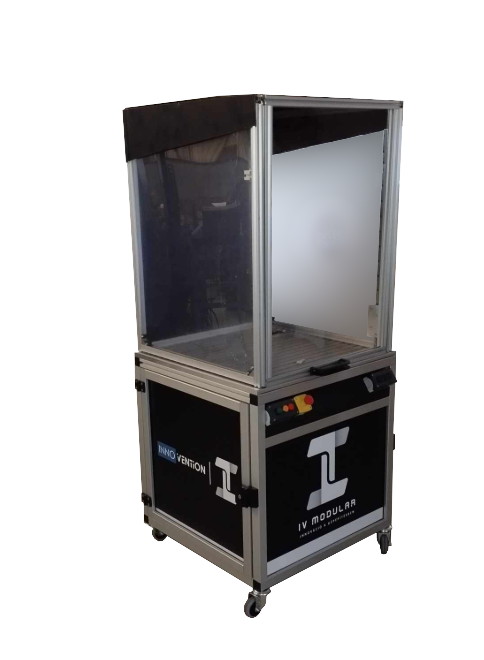

Teljes gép ajánlat

Alapmodul
+ Pneumatika modul
+ Felépítmény

A legfontosabb funkcionális egységek egy csomagban.

Használatra kész Modular csomag raktárról.

Kérjen ajánlatot

Megtérülés

Az iV Modular alapmoduljára épített gépek esetén már az első funkció kiépítése sem jár plusz költséggel, és a megtérülés a ráépített funkciók számának növekedésével egyre nő.

Első funkció

A moduláris technológia fejlesztése során a legfontosabb szempont az volt, hogy egy olyan rendszert hozzunk létre ami rugalmasságával és árával is lehetővé teszi, hogy minél szélesebb körben legyen használható, iparágtól és vállalkozás mérettől függetlenül.

További funkció

A moduláris rendszer felépítésnek köszönhetően további funkciók feljesztése a meglévő alapgépre gyors és költséghatékony, itt jeletkezik az iV Modularon történő fejlesztés előnye a hagyományos automatizálási technológiákkal szemben.

Rendelési opciók

Termék értékesítés

Az iV Modular megvásárolható önálló termékként. Rendelje meg a terméket elérhetőségeink egyikén, és mi házhoz szállítjuk a lehető leghamarabban. Ezután nincs más teendő,csak rá kell terveznie a kívánt gépet vagy be kell építeni vezérlésként.

Készülék tervezés

Meglevő iV Modularhoz szeretne új készüléket? Bízza ránk az új készülék tervezését és kivitelezését, hogy egy kézből jusson hozzá automatizált megoldásokhoz.

Projekt kivitelezés

A projekt kivitelezé során egyszerre biztosítunk egy iV Modular gépet a hozzá tartozó készülékkel együtt konkrét ipari problémára. Kérjen ajánlatot projekt kivitekezésre elérhetőségeink bármelyikén.

Felhasználási módok

Önálló gépként

Az iV Modular közvetlenül használható ipari gép,célgép alapjaként. A funkcionalitást elvégző készülék felszerelése és szükség esetén a kiegészítők csatlakoztatása után a gép használatra kész.

Gyártósor/Cella részeként

Gyártósorok és robotcellák vezérléséhez kiválóan alkalmazható az általunk fejlesztett mindkét alapmodul. Csak a helyére kell tolni, csatlakoztatni az eszközöket, és indulhat a gyártás.

Vezérlésként

Ahol nem szükséges funkciót építeni a gépre, az iV Box segítségével egyszerűen elvégezhetőek a vezérlési feladatok. Csatlakoztassa például szállítószalaghoz, vagy mérőeszközökhöz, és végezze el a PLC alapú vezérlést egyszerűen.

Felhasználási területek

Termelés

Az iV Modular kiválóan alkalmazható termelőgépek mellett célfeladatok ellátására, legyen szó kisebb sorjázási feladatról vagy szerszámgép kiszolgálásról.

Szerelés

Szerelési feladatokhoz különféle ülékek tervezhetőek a gépre, melyeket fel lehet szonzorozni. Az ülékek gyors cseréjének köszönhetően több termék szerelése megoldható egy alapmodul segítségével.

Tesztelés

A széleskörű csatlakoztatható eszközöknek köszönhetően számos tesztelési feladat egyszerűen és költséghatékonyan elvégezhető a moduláris célgéppel.

Minőségbiztosítás

Az iV Modular tökéletesen alkalmas minőségbiztosítási feladatok elvégzésére, mint például a kamerás ellőrzések, vagy tesztelések. A különféle eszközökkel kialakított készülékek könnyen és gyorsan az alapgéphez csatlakoztathóak és cserélhetőek.

Logisztika

Szállítópályák, szállítószalagok kiegészítőjeként, és a raktározás automatizációjában is számos helyen használható az iV Box és iV Modular termékcsalád. Könnyedén látják el logiszitkai rendszerek központi vezérlését anélkül, hogy a vezérlést egyedileg tervezni vagy gyártani kellene.

Oktatás

Oktatási célra való alkalmazás esetén egyszerűen lehet különböző tanító készülékeket létrehozni, melyek fejlesztését és programozását a gép segítségével lehet tanulni.
